Profinet协议转换网关 HT3S-DPM-PNS

Profibus DP主站转Profinet协议转换网关 HT3S-DPM-PNS

HT3S-DPM-PNS是一款PROFIBUS DP主站功能的通讯网关。该产品主要功能是将各种PROFIBUS DP从站接入到PROFINET网络中。

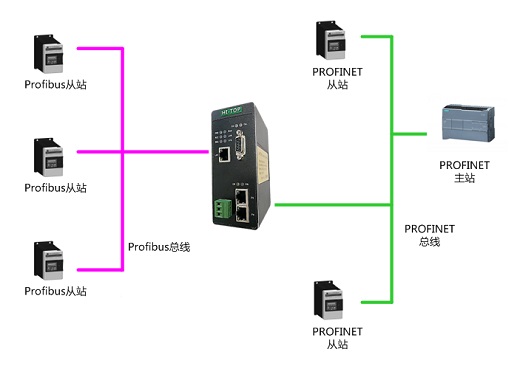

HT3S-DPM-PNS网关连接到PROFIBUS DP总线中作为主站使用，连接到PROFINET总线中作为从站使用。

技术参数

◆ PROFIBUS DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFINET 规范；

◆ PROFIBUS DP 作为主站，波特率达到12M；

◆ PROFIBUS DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；

◆ 网关作为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

◆ 适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

◆ 支持的PROFINET数据长度：输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。

电气参数

● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃， 湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。
