协议转换 工业级 HT3S-PNS-ECS

PROFINET转ETHERCAT协议转换网关 HT3S-PNS-ECS

HT3S-PNS-ECS网关实现EtherCAT从站转 Profinet从站(S7-400/1200/1500)协议功能，能够实现EtherCAT接口仪表、变频器、综保、软启动器等设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统，是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINET 从站，在另一侧支持EtherCAT从站。支持基于EtherCAT的自由协议通信。

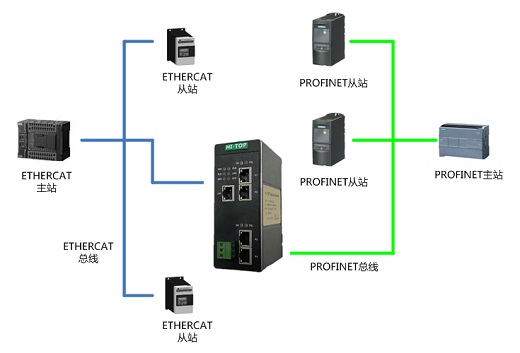

HT3S-PNS-ECS是一款PROFINET从站功能的通讯网关。该产品主要功能是将PROFINET网络和EtherCAT网络连接起来。

HT3S-PNS-ECS网关连接到PROFINET总线中作为从站使用，连接到EtherCAT总线中作为从站使用。

PROFINET技术参数

● 网关作为ProfiNet网络的Device设备（即从站），带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

● 适应ProfiNet V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

● PROFINET 输入/输出数量可自由设定，支持的数据长度：输入≤500 字节，输出≤500 字节，输入+输出≤1000 字节。

ETHERCAT技术参数

● 网关作为ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

● 带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

● 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
